Lösningar för ytbucklor (sänkmärken/depression) i formsprutade bildelar
Formsprutade-fordonsdelar har stränga krav på ytkvalitet och dimensionsstabilitet, särskilt för exteriöra och interiöra A-ytor. Under produktionen uppstår ofta ytsänkningsmärken (krympningsdefekter), vanligtvis koncentrerade till områden som ribbor, skruvförhöjningar och lokalt förtjockade utsprång. Dessa defekter påverkar inte bara det visuella utseendet utan kan i allvarliga fall leda till dålig monteringspassning, överdrivna färgdefekter och i slutändan leda till att produkten avvisas. Grundorsaken till sjunkmärken ligger i ojämn krympning mellan tjocka och tunna områden under smältavkylningsfasen, där fortsatt sammandragning i tjockare sektioner drar i ytskiktet och skapar fördjupningar. Faktorer som bidrar till denna defekt inkluderar produktdesign, formkonstruktion, formsprutningsprocess och råmaterial. Förbättring bör följa ett systematiskt tillvägagångssätt-först justera processparametrarna, sedan modifiera formen och slutligen optimera produktstrukturen, gå från enklare till svårare lösningar. Nedan följer en omfattande genomgång av korrigerande åtgärder.
ABS+PC förvaringsbox i plast
I. Justering av formsprutningsprocessen
1. Tryck och tryckunderhåll
Öka hålltrycket:Under hålltryckssteget tillsätts material kontinuerligt till hålrummet för att motverka krympning. För bildelar rekommenderas att man huvudsakligen litar på att hålla trycket snarare än enbart på insprutningstrycket.
Förläng hålltryckstiden:Det är ineffektivt att applicera tryck tills porten fryser och blir helt tät.
Segmenterad tryckhållning:Första-steget högt-trycksfyllning, andra-steget lågt-tryck för att förhindra överdriven stress (för att undvika vita fläckar och skevheter i de yttre delarna).
Missuppfattning: Öka helt enkelt injektionstrycket. Efter att formkaviteten har fyllts under injektionsprocessen är trycket svårt att överföra till de tjocka-väggiga områdena och förbättringen är begränsad.
2. temperaturkontroll
Sänk materialtemperaturen på lämpligt sätt:Smälttemperaturen bör inte vara för hög eftersom det kommer att öka krympningshastigheten; den bör inte heller vara för låg för att undvika dålig svetsning och korta skott.
formtemperatur
✅ Utseendedel: bara tillräckligt öka formtemperaturen, kylningen av smältytan blir långsammare, vilket är fördelaktigt för trycköverföring och minskar rynkor
⚠️ Om formtemperaturen är för hög kommer det att förlänga nedkylningstiden och öka den totala krympningen. Det är nödvändigt att hitta balanspunkten.
Sänk temperaturen på munstycket och varmlöparsystemet,Minska krympningen efter-bearbetning som orsakas av smältans kontinuerliga termiska expansion.
3. Hastighet och byte av positioner
- Under fyllningsprocessen, minska insprutningshastigheten i ett senare skede för att förhindra för tidig frysning av den tjocka delen och förhindra att den trycksatta smältan tränger in;
- Förkorta V/P-omkopplingsläget och växla till trycksatt läge så snart som möjligt. Vänta inte tills fyllningen är helt klar innan du byter.
4. kylningstid
Förläng kylningstiden ordentligt så att delen stelnar helt innan du tar bort den; om borttagningen är för tidigt kommer plastdelen att ha en hög temperatur och mjuk, vilket gör den utsatt för efterföljande krympning och depression.
5. mottryck
Öka mottrycket något, gör smältan tätare, minska inre hålrum, förbättra krympmärkena något. Den bör dock inte vara för hög eftersom temperaturhöjningen annars blir för stor.
II. Optimering av grind, löpare och mögelstruktur
Grinden ska placeras så nära fördjupningen som möjligtBOSS För kolumnerna och tjocka ribborna, applicera limet i närheten för att säkerställa att hålltrycket når det tjocka-väggiga området direkt; applicering av lim på långt avstånd kommer att resultera i betydande tryckförluster.
Öka grindens diameter / Förkorta grindens frystidDen lilla grinden stelnar snabbt, vilket gör det omöjligt att upprätthålla trycket för kontinuerlig matning; för stora bildelar används ofta fläktformade-grindar, nedsänkta grindar och hot runner-grindar.
Optimera avgassystemI det tjocka-väggiga området kommer instängd luft att bilda fördjupningar och bubblor; vid ändarna av förstärkningsremsorna och i de tjocka sektionerna bör ventilationsspår finnas.
Optimering av kylvattensystemDet tjocka-väggiga området ökar vattenkanalerna, med vattenkanalerna nära kaviteten, vilket minskar temperaturskillnaden mellan de tjocka och tunna områdena och undviker överdriven lokal överhettning och sammandragning; BOSS-kolumnen prioriteras för processingWater-blockerande ark, fontänkylning.
Undvik lokal värmeackumuleringDe skarpa hörnen och tjocka delarna av formkärnan är benägna att ackumulera värme. Därför är det nödvändigt att använda berylliumkopparinsatser för att påskynda värmeavledning.
III. Produktstrukturdesign
Den vanligaste orsaken till defekter av plastdelar i bilar: plötslig förändring i väggtjocklek.
1. Enhetlig väggtjocklek, med skillnaden i väggtjocklek kontrollerad till att vara mindre än 20 %;
2. Revbenstjocklek Mindre än eller lika med 0,6 till 0,7 gånger huvudväggens tjocklek (över denna punkt är revbenets baksida benägen att depression);
3. BOSS kolumn:
o Gör det inte till en solid tjock kolonn;
o Gör pelarens rot försänkt eller urholkad (stjäla kött);
o Öka radien vid roten och minska den lokala tjockleken;
4. Tjocka utsprång, förtjockade områden stjäl material direkt från baksidan (töms ut), vilket eliminerar tjockt kött vid roten från källan.
Branscherfarenhet: För utseende A-delar, om det finns tjocka revben eller BOSS på baksidan, är det svårt att stjäla kött enbart för att helt eliminera krympmärken vid justering av maskinen.

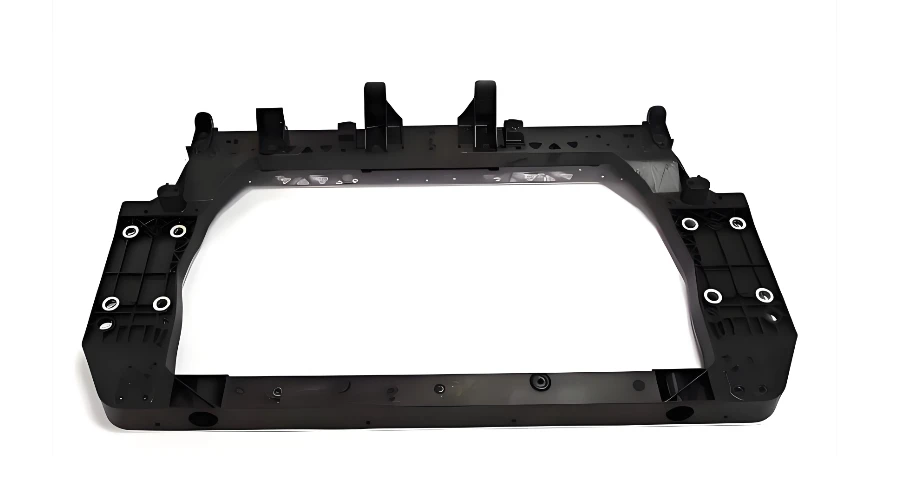

Framre-ram för fordon
IV. Justering av materialriktning
1. Under samma förhållanden: Kristallina material (PP, PA, POM) krymper mycket mer än icke-kristallina material (ABS, PC) och är mer benägna att fördjupa sig;
2. Tillsats av glasfibrer och mineralfyllmedel kan minska formningens krympningshastighet och lindra fördjupningen;
3. Välja en låg-krympningsgrad;
4. För högt återvunnet materialförhållande leder till fluktuationer i smältdensitet och instabila krympmärken. Strikt kontrollera blandningsförhållandet.
V. Snabb undersökningssekvens
Bekräfta om indragningspositionen motsvarar de bakre ribborna/pelarna/tjocka sektionerna → Bestäm om det är en typisk tjock-väggsfördjupning
Öka hålltryckstiden och höj hålltrycket för testning (prioritet)
Finjustera-formens temperatur och materialtemperatur, optimera V/P-växlingspunkten
Kontrollera om grindens avstånd och storlek är tillräckliga
Kontrollera om avgaserna i det tjocka läget är dåligt
Om ovanstående metoder är ineffektiva: Utvärdera mögelmodifiering (öka portstorleken, lägga till insatskylning) eller köttstöld av produkten
- Fördjupning (fördjupning): Ytan är konkav inåt, utan hål, på utsidan av den tjocka delen;
- Vakuumbubbla: Ett inre hålrum i den gjutna delen, allvarligt när ytan kollapsar, främst orsakad av otillräckligt hålltryck + överdriven väggtjocklek. Hanteringsmetoden är densamma.
